移動式多片鋸
MRS-450M+Rip One
標籤 :
最佳化

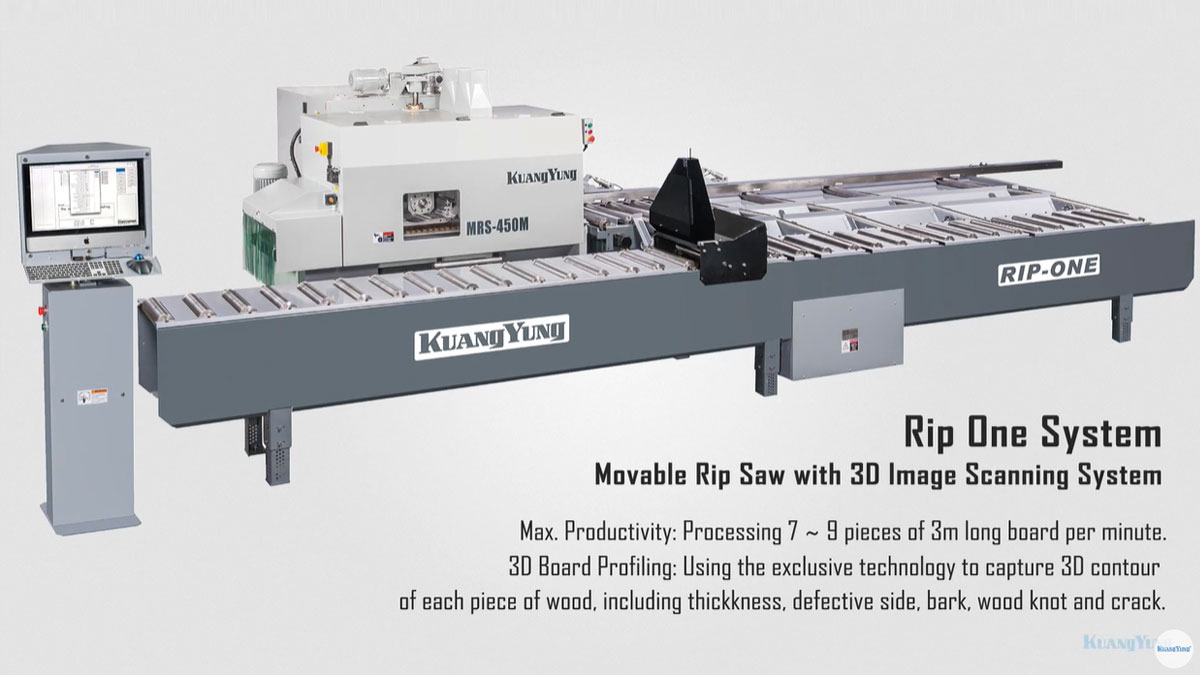

3D全掃描優選移動鋸
廣穎移動多片鋸結合木工切割機台與電腦裁斷機技術，透過3D掃描與自動優化功能，實現精準木材切割，提升加工效率。Rip One 系統配備動力滾筒進料與“U”型進料路徑，確保操作安全並簡化作業流程。強大的軟件功能可識別木材缺陷，並提供尺寸設置、模擬和生產報告，幫助企業優化成本與管理。單人操作即可完成進料與收集，是木材加工的高效解決方案。
主要特點
- 超高解析度鏡頭：配備上下2兆像素彩色高清攝像頭，能夠以每秒100幀的速度捕捉數據。
- 最大生產力：每分鐘處理7-9塊3米長的木板。
- 3D木板輪廓掃描：使用專有技術捕捉每塊木材的3D輪廓，包括厚度、缺陷面、樹皮、木結和裂縫。
- 自動定規偏擺功能：可對彎曲或不規則的木材邊緣進行切割，提升2-3%的產量。
Rip One 系統特點
- 動力滾筒進料系統使木材加載變得更加方便。如果發生故障，移動木材也變得輕鬆。
- “U”型木材進料路徑與後部儲存區結合，允許存儲最多四塊木材。操作員的工作位置安全，避免木材反彈的危險。 彈性的人工安排讓一位操作員即可同時完成工件進料和收集工作。
- 憑藉強大的軟件運行能力，該系統不僅能精確掃描木材的三維尺寸，還能識別木材的側面缺陷、樹皮、木節和裂縫。
- 計算機提供尺寸設置、優化和模擬功能，並可根據客戶需求和木材種類設立不同的工作表文件管理。系統還能生成包括吞吐量在內的生產報告。
特別設計的進料鏈，帶可更換的表面墊片
- 兩種可更換的鍊片材質。
- 橡膠表面鍊片：這些鍊片不會損壞木材表面。
- 金屬表面鍊片：這些鍊片適用於加工粗糙表面的木板。

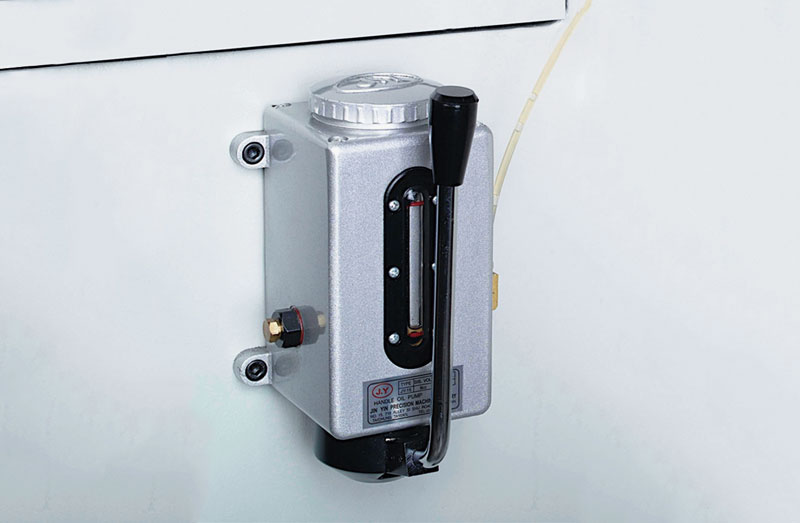

全面潤滑系統
- 手動潤滑器為滾珠螺桿提供適當的潤滑，確保所有可動鋸片順暢運行。

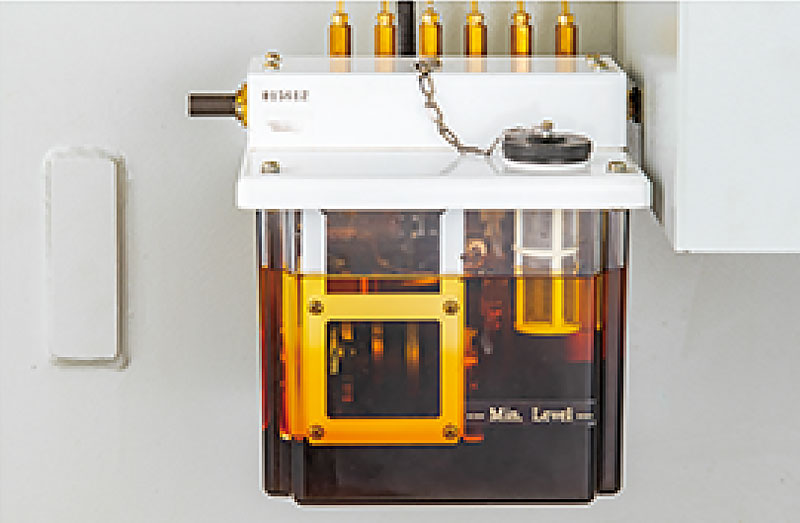

機械潤滑系統
- 注油系統可確保鍊片軌道穩定的潤滑，避免磨耗延長使用壽命。
- 注油量可以根據輸送速度調配。

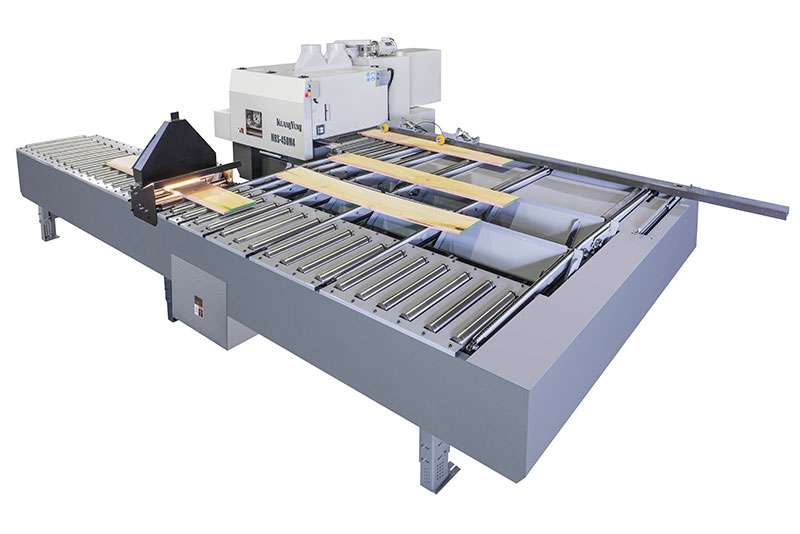

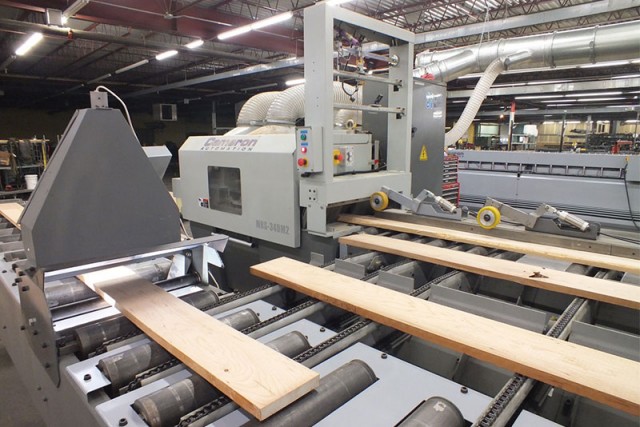

帶“U”型進料機構的動力壓輪
- 帶有“U”型進料機構的動力壓輪可由一名或兩名操作員操作。如果發生故障，木材可以輕鬆移開。

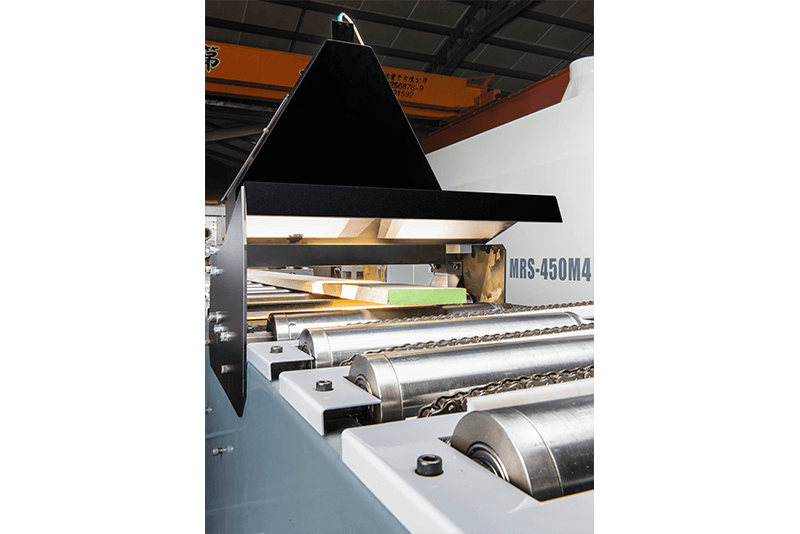

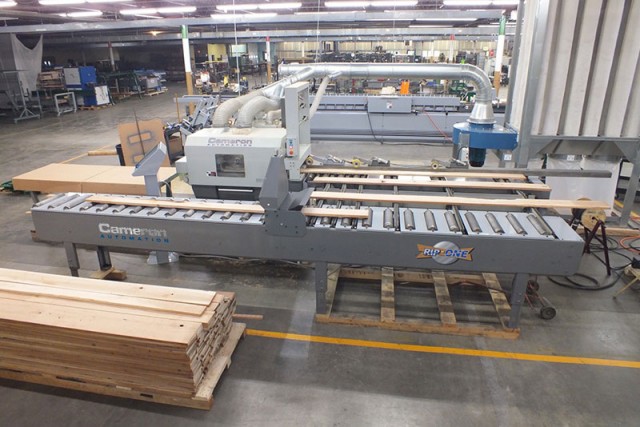

雙面木材掃描
- 此機配備上下兩個 2 百萬像素的彩色高清相機，能以每秒 100 幀的速度捕捉數據。

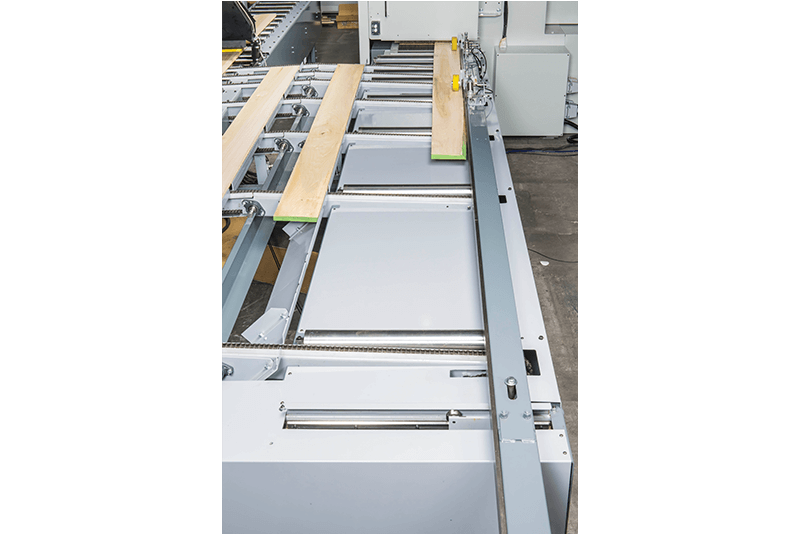

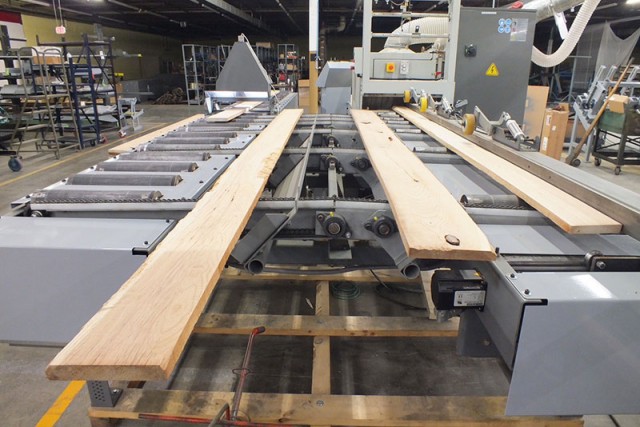

自動偏擺功能
- 可針對彎曲或是不規則的木頭調整切割方式，從而提高 2~3% 的產量。
2.2~2.6mm 超薄鋸片（專利）
- 超薄專利鋸片（2.2～2.6 毫米）專為直接拼板的鋸切需求而設計。
- 鋸切時，最大送料速度可以達到每分鐘60米。
專利壓力裝置
- 特殊設計的壓料裝置能更穩定地固定木材，使其在切割後可直接用於拼板。
- 鋸軸的穩定性可通過堅固的支撐板達成。
氣動進料滾筒
- 整個進料壓輪採用氣壓系統，確保切割過程中的卓越穩定性和順暢的進料效果。
- 每個進料壓輪的壓力可以透過壓力調節器單獨調整。
- 每個進料壓輪的壓力會透過單獨的壓力表顯示。
防反彈保護系統
- 這套滲碳硬化防彈片系統（上方兩排和下方一排）旨在提高操作安全性。
- 一排防彈片設置在第一排壓輪前方，以防止木材在切割過程中反彈。
- 特別設計的壓輪，位於第一排滲碳硬化的防彈片前，可確保更平穩的進料過程。

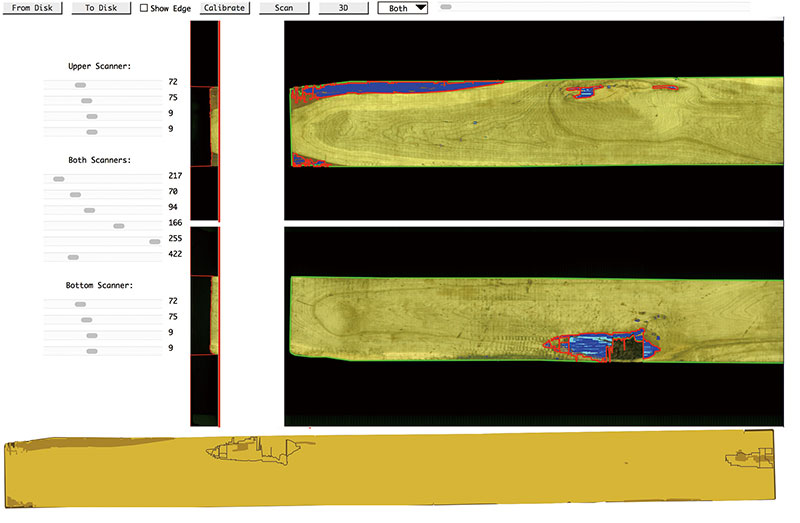

進階掃描設定
- 為適應各種木材種類，操作員可以使用內建的進階參數來調整鏡頭並進行校準。所有數據都可儲存於檔案中，並在需要時讀取。

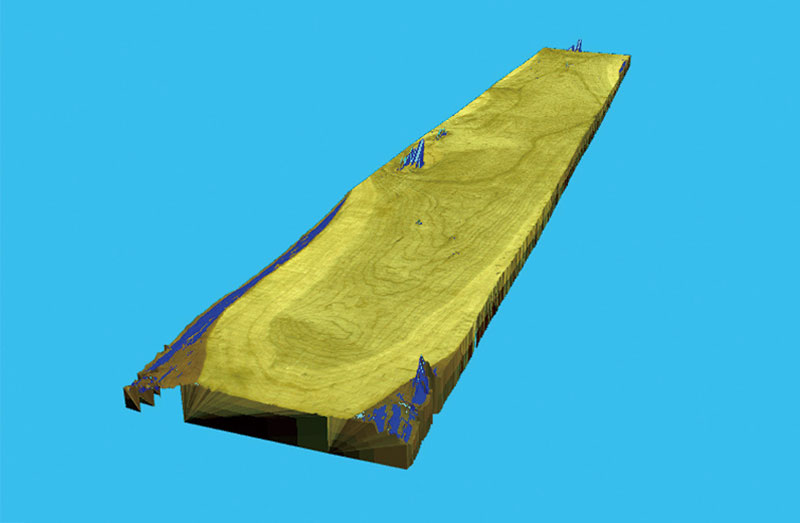

3D掃描影像
規格表
| MRS-450M+Rip One | |
|---|---|
| 最大切割厚度 | 12" / 75 mm , 14" / 100 mm |
| 可移動鋸片數量 | 3, Optional: 4 |
| 材料可通過最大寬度 | 875 mm |
| 最大切割寬度 | 450 mm |
| 最小材料長度 | 610 mm |
| 最大鋸片直徑 | Ø355 mm (14") |
| 最小鋸片直徑 | Ø305 mm (12") |
| 鋸片孔徑 | Ø90 mm |
| 鋸軸直徑 | Ø70 mm |
| 鋸軸轉速 | 4200 R.P.M. (50Hz) / 4500 R.P.M. (60Hz) |
| 鋸軸馬達 | 50, 60, 75, 100 or 125 HP |
| 進料馬達 | 5 HP |
| 變速進料速度 | 8 ~ 60 m/min |
| 集塵孔直徑 | Ø100mm x 1 , Ø200mm x 2 |
*我們保留隨時修改上述規格的權利，恕不另行通知。
比較表
| MRS-340M+Skew | MRS-450M+Rip One | MRS-610+Quick Rip | |
|---|---|---|---|
| 最大可切厚度 (搭配短料鋸切) |
12" - 60mm / 14" - 80mm | 12" - 75mm / 14" - 100mm | 12" - 60mm / 14" - 100mm |
| 可移動鋸片數量 | 3, Optional: 4 | ||
| 材料可通過最大寬度 | 650mm(25.6") | 875 mm | 900 mm |
| 最大切割寬度 | 340mm (13.4") | 450 mm | 610 mm |
| 最小材料長度 | 1.1M(3.6') | 610mm | |
| 最大鋸片直徑 | Ø355mm(14") | ||
| 最小鋸片直徑 | Ø305mm(12") | ||
| 鋸片孔徑 | Ø90mm | ||
| 鋸軸直徑 | Ø70mm | ||
| 鋸軸轉速 | 14" - 3800rpm (50Hz,60Hz) | 4200 rpm (50Hz) | |
| 12" - 4200rpm (50Hz), 4500rpm (60Hz) | 4500 rpm (60Hz) | ||
| 鋸軸馬達 | 30HP,40HP,50HP,60HP | 50,60,75,100 or 125 HP | |
| 進料馬達 | 3HP | 5 HP | |
| 變速進料速度 | 12 ~ 40 m/min | 8~60 m/min | |
| 集塵孔直徑 | Ø100mm x 1 , Ø200mm x 1 | Ø100mm x 1 , Ø200mm x 2 | |
*我們保留隨時修改上述規格的權利，恕不另行通知。
