橫截鋸

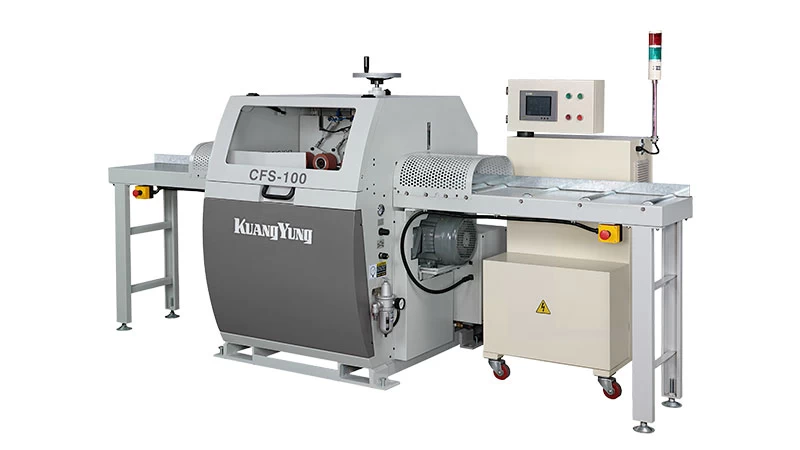

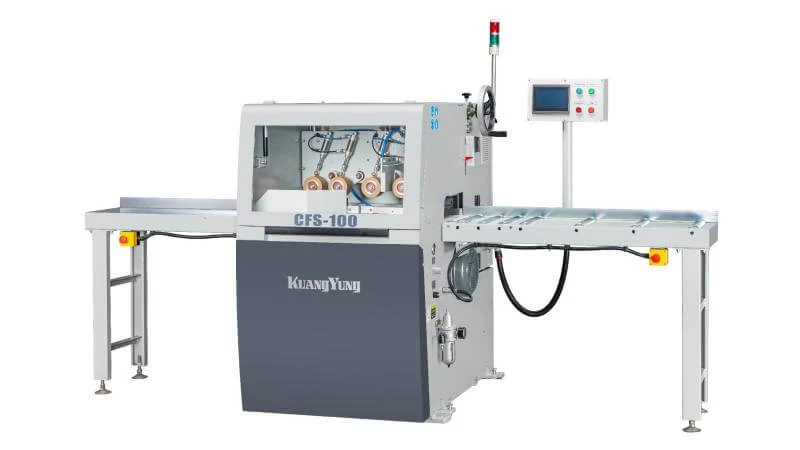

CFS-100
半優選橫截鋸裁斷機
CFS - 100
適用於指接木材生產或二階木材備料。
主要特點
- 生產力是傳統機型的3-5倍。
- 生產指接料可節省超過5%的木材。
- 數控系統穩定，可長期使用，廣獲客戶好評。
- 觸控螢幕具備引導圖示，易於識別和操作。
- 通過德國TÜV CE認證，保護操作員的安全。
CFS 特點
- 高經濟效益的鋸切優化。
- 高產量。
- 非常適合指接（B級料）材料和大宗材料製備。
- 提供比手動切割鋸高 3~5 倍的生產率。
- 節省超過 5% 的木質材料。
- 完整的安全防護裝置，有效保護操作者。
- 簡單易學的人機操作設計，提供簡單快速的維護。
- 控制器採用工業級電腦，採用32位浮點 DSP 系統。它具有快閃記憶體和備用電池 SRAM，可實現雙重安全性。優於傳統的基於PC的控制，它可以完全消除因惡劣環境而停機或損壞的機器，例如電壓不穩定、高溫、鋸末等。
- 廢料吹除結合電腦控制，可根據需求設置吹除時間和廢料長度。此功能提供了有效的廢料去除，避免了廢料與鋸片碰撞，從而導致機器停機或鋸片損壞。
- 送料由伺服馬達驅動，快速且準確。

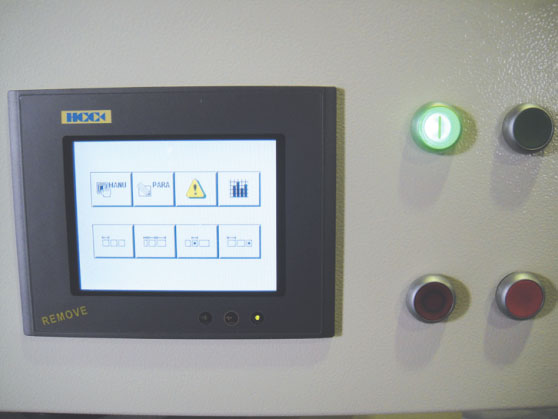

直覺化觸控螢幕與高互動性的圖形化人機介面
- 學習門檻低，操作直覺
進料與出料滾輪配置，搭配加大視窗設計
- 配置 3 組進料滾輪與 2 組出料滾輪，為長尺寸與重型木材提供高度穩定的支撐與輸送，確保送料平順，並維持優異的切削精度。
- 觀察視窗加大設計，使操作人員能清楚掌握機器內部運轉狀況，即時監控切削狀態並迅速發現異常，有效降低人為疏失，同時全面提升操作安全性。
透過鋸軸座減重 7.5 公斤，帶來更平穩的運轉表現與卓越的加工精度
- 全新設計的鋁合金鋸軸座成功減輕重量 7.5 公斤，有效降低運轉過程中的振動現象，進而提升切削穩定性與加工精度，特別適用於高速加工產線。
採用前側滾輪高度調整機構，使調整作業更安全、更順手
- 滾輪高度調整機構設置於機器前方，操作人員無需移動至設備後方或側邊即可完成設定。此人性化設計不僅提升操作安全性，也大幅縮短調整與設定時間，進而提升整體作業效率。

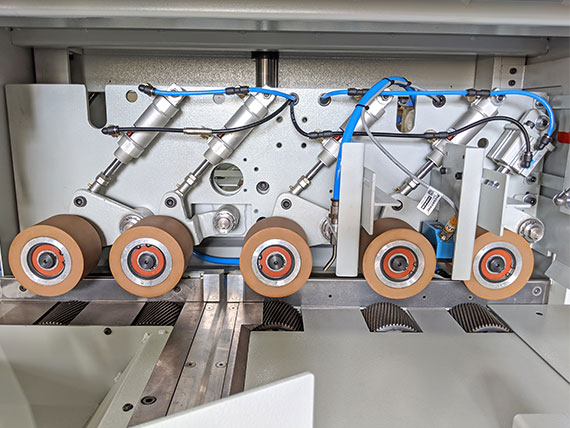

寬幅壓料滾輪設計，帶來穩定順暢的送料表現
- 壓料滾輪採用全新加寬結構設計，與工件接觸更均勻且穩定，有效防止打滑現象，即使在加工較長或較重的工件時，也能確保送料過程順暢平穩。
規格表
| CFS-100 | |
|---|---|
| 鋸軸馬達 | 10 HP |
| 送料馬達 | 2 kW |
| 鋸軸轉速 | 3400 r.p.m. |
| 送料速度可調（無段變速） | 80 M/min |
| 最大鋸片直徑 | 455 mm (18") |
| 鋸片內孔直徑 | Ø30 mm |
| 工作台高度（H） | 900 mm |
| 最小進料尺寸 | 300 mm |
| 工作台最大承載重量 | 25 kgs |
| 壓縮空氣需求量（耗氣量） | 7~9 kg/cm2 (160 M3/hr) |
| 集塵口直徑 | Ø100 mm x 2 |
| 淨重 | 900 kgs |
本公司保留隨時變更上述規格之權利，恕不另行通知。
比較表

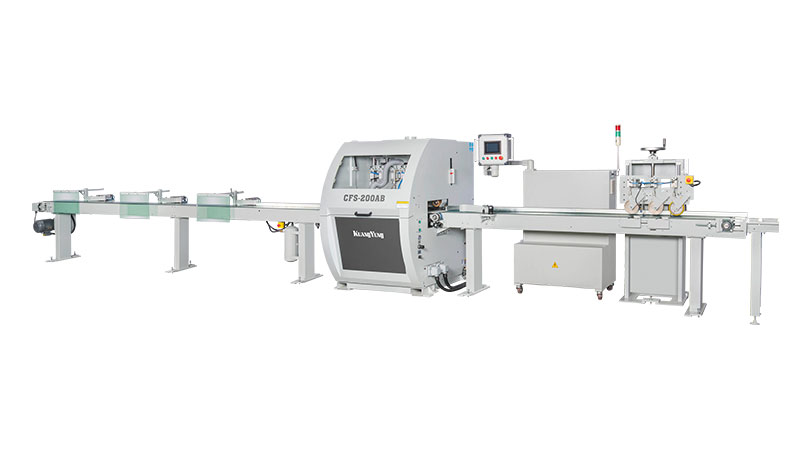

| 傳統機型 | CFS-100 | CFS-200A | |
|---|---|---|---|
| 切割速度 | 45 times/min | 80 times/min | 150 times/min |
| 進料速度 | N/A | 80 M/min | 150 M/min |
| 生產力 | 1600 M/8 hours | 6400 M/8 hours | 8000 M/8 hours |
| 壓料輪數量 | N/A | 5 pieces | 7 pieces |
| 工作台最大負重 | N/A | 25 kgs | 40 kgs |
| 送料馬達 | N/A | 2 Kw (TECO) | 3.5 Kw (Mitsubishi ) |
| 鋸片最大直徑 | N/A | 455 mm (18") | 540 mm (21") |
| 機器重量 | N/A | 900 kgs | 1250 kgs |
| 材質限制 | N/A | 建議長度在4米以下使用 | 適用於4米以上 |
*備註：“生產力”會根據“材料長度”、“切割長度”以及“操作熟悉”等因素而有所變化。
